Metro w Dubaju

Wpadła mi ostatnio w ręce książka dla dzieci „Pod ziemią, pod wodą”, w której natrafiłem na taką informację: „Jest wiele miast, w których metro działa w pełni automatycznie i nie potrzebuje maszynisty. Najdłuższa taka linia ma prawie 75 kilometrów i znajduje się w Dubaju”. Postanowiłem to sprawdzić.

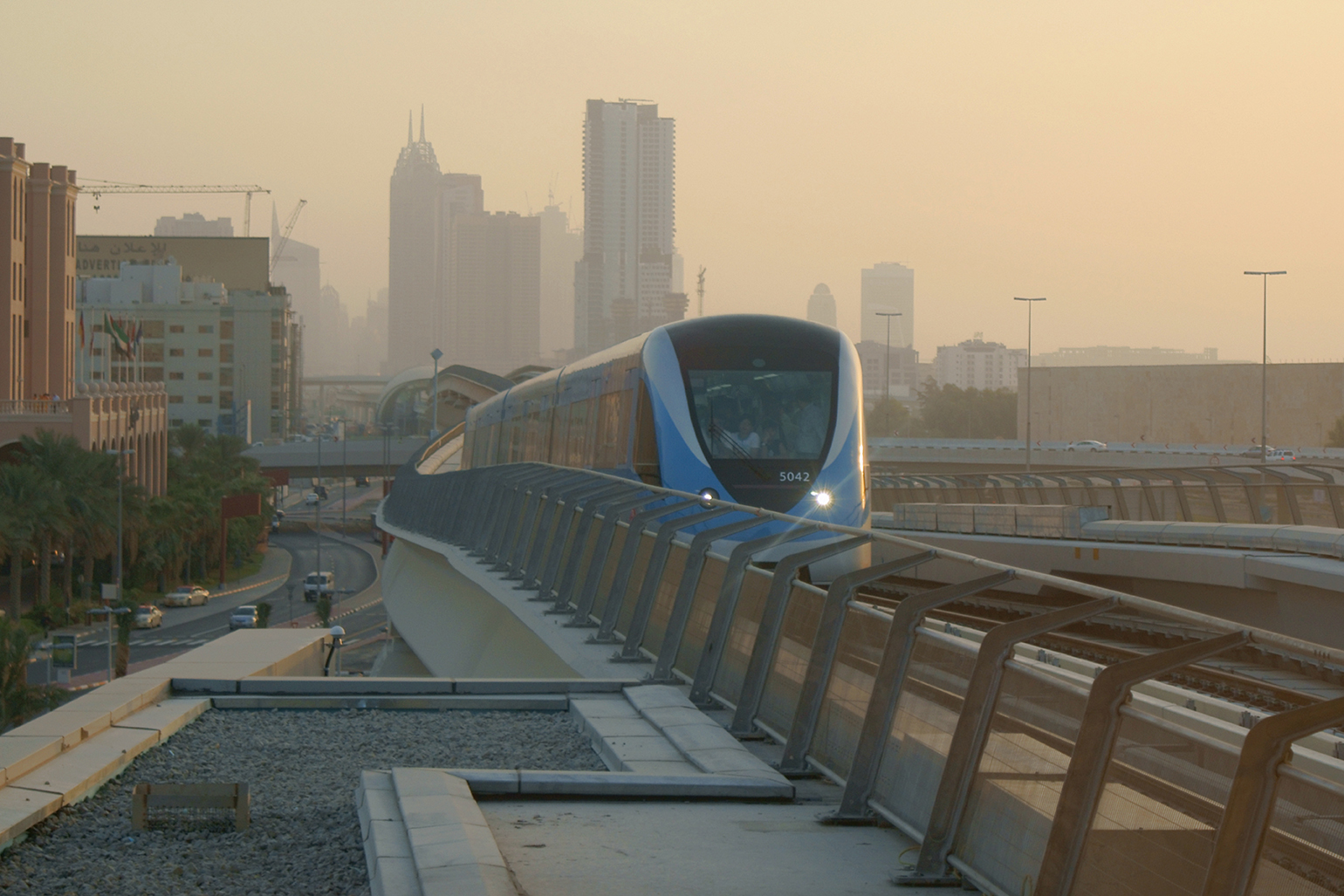

Metro w Dubaju w Zjednoczonych Emiratach Arabskich to w pełni zautomatyzowana sieć kolei podziemnej. Linia czerwona i zielona są już czynne, a trzy kolejne w planach. Te dwie pierwsze linie biegną w centrum miasta pod ziemią, a w innych miejscach - wiaduktami. Mają łączną długość 75 km i razem 57 stacji (w tym dziewięć podziemnych). Ceny biletów w Dubaju należą do najniższych na świecie.

A jak wyglądają kwestie bezpieczeństwa? W październiku 2019 r. firma odpowiadająca za ochronę przeciwpożarową - Metro Fire System LLC otrzymała certyfikat Dubai Civil Defense License z kategorią A.

Systemy przeciwpożarowe w metrze

Stacje metra w Dubaju są zabezpieczone skutecznymi systemami gaszenia wodą (instalacjami przeciwpożarowymi tryskaczowymi), zaawansowane systemy wentylacji mechanicznej, wysoko wydajne urządzenia zapobiegające zadymieniu i służące do usuwania dymu, a także przeciwpożarową sieć wodociągową wewnątrz tunelu (co około 100 m znajduje się hydrant ppoż.). We wszystkich stacjach metra są dostępne gaśnice, a woda do celów przeciwpożarowych poza siecią wodociągową może być pobierana z dodatkowych zbiorników na wodę.

W pomieszczeniach i biurach, gdzie znajduje się sprzęt elektroniczny, zostały zainstalowane stałe urządzenia gaśnicze gazowe. Centralna sterownia metra sprawuje kontrolę nad ruchem pociągów i bezpieczeństwem wagonów, w tym systemami przeciwpożarowymi. Steruje również mechanizmem otwierania i zamykania drzwi. Do budowy stacji oraz do wyposażenia i wykończenia wnętrz wagonów zastosowano materiały ognioodporne.

Metro dubajskie spełnia najwyższe międzynarodowe standardy bezpieczeństwa. Zastosowane w nim systemy ochrony przeciwpożarowej przypominają te z Hongkongu i Singapuru. Wszyscy dyrektorzy stacji metra (a jest ich około 60) oraz pracownicy przeszli szkolenia z podstaw gaszenia pożarów, zapobiegania pożarom i środków bezpieczeństwa, na dowód czego otrzymali certyfikaty od międzynarodowych firm zatwierdzonych przez miejscową Obronę Cywilną.

Ciekawostką jest, że centralną dyspozytornię, z której kontrolowany jest ruch pociągów, połączono z salą operacyjną Obrony Cywilnej.

Ochrona bierna - bariery przeciwpożarowe

Po udanej testowej instalacji dwóch barier przeciwpożarowych zakończono szeroko zakrojone prace w zakresie ochrony przeciwpożarowej, projektując i instalując łącznie 40 barier ppoż. na 19 oddzielnych stacjach podziemnych i naziemnych należących do linii zielonej. Każda bariera o powierzchni od 12 do 15 m² została zaprojektowana tak, aby wypełnić puste przestrzenie w ścianach budynku i powstrzymać rozprzestrzenianie się ognia oraz skutki potencjalnych eksplozji podłożonych w miejscach publicznych ładunków wybuchowych powodujących uszkodzenia konstrukcji i obrażenia u ludzi.

Oprócz zapewnienia trzygodzinnej odporności ogniowej kluczowy wymóg dla każdej bariery stanowiła możliwość jej całkowitego rozebrania, aby chronione obszary były łatwo dostępne do konserwacji lub demontażu maszyn i urządzeń. Każda bariera wymagała uszczelnienia przejść przez kanały i korytka kablowe, które zostały zabezpieczone płytą ogniochronną. Bariery przeciwpożarowe umieszczone na zewnętrznych ścianach miały być również w stanie wytrzymać duże obciążenie wiatrem. Utrudnienia przy montażu barier stanowiły nierówne powierzchnie i nieregularne kształty ścian, a także ciężkie warunki pracy pod ziemią.

Przeszkolone służby w metrze

Aby wszyscy dojeżdżający do pracy, szczególnie pasażerowie z niepełnosprawnościami, podróżowali wygodnie, w metrze w Dubaju wprowadzono projekt powszechnego dostępu. Zaczyna się on już 500 m od stacji, aby ułatwić tym osobom komfortowe dotarcie do pociągu, a drogi te są specjalnie oznakowane, uwzględniając różne rodzaje niepełnosprawności.

Windy dostępne przy wejściach do stacji, halach i peronach na wszystkich poziomach mieszczą do 17 osób i mają czytelną identyfikację, zarówno dźwiękową, jak i wizualną. Wszystkie schody ruchome mają znaki ostrzegawcze i oświetlenie kierunkowe. Na kładkach dla pieszych, które przecinają Sheikh Zayed Road, znajdują się ruchome chodniki ułatwiające dotarcie do stacji. Szerokie bramki biletowe i automatyczne systemy pobierania opłat zostały zamontowane z myślą o pasażerach na wózkach inwalidzkich, podobnie jak kasy biletowe mające możliwość obsługi osoby siedzącej.

Wewnątrz stacji na podłodze znajdują się specjalne teksturowane płytki, które służą osobom niewidomych lub niedowidzącym w samodzielnym, bezpiecznym poruszaniu się po peronach. Różnokolorowe oświetlenie i dźwięki sygnalizacyjne wskazują, kiedy drzwi do pociągu otwierają się i zamykają. Migające kontrolki powiadamiają również o awarii drzwi. W każdym wagonie we wszystkich klasach jest miejsce na jeden wózek inwalidzki z przyciskami awaryjnymi umieszczonymi na wysokości, do której mogłaby sięgnąć osoba siedząca. Okna mają otwory do prowadzenia rozmów, perforowane szyby i wzmacniacze głosu. Na każdej stacji jest także specjalnie przeszkolony personel do pomocy osobom niepełnosprawnym.

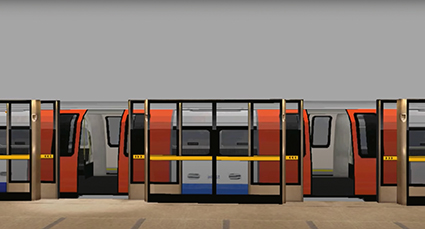

Fot. 1. Ekran peronowy z drzwiami (PSD)

Widoczny na fot. 1 ekran peronowy ma następujące zalety:

• zapobiega przypadkowemu upadkowi z platformy na nawierzchnię torową, próbom samobójczym i zabójstwom przez wepchnięcie na tory,
• zapobiega powstawaniu podmuchu powietrza odczuwanego przez pasażerów lub zmniejsza jego oddziaływanie,
• zmniejsza ryzyko wypadków, zwłaszcza z udziałem pociągów serwisowych, przejeżdżających przez stację z dużą prędkością,
• poprawia kontrolę jakości powietrza na stacji (ogrzewanie, wentylacja i klimatyzacja są bardziej efektywne, gdy stacja jest fizycznie odizolowana od tunelu),
• zwiększa bezpieczeństwo - dostęp do torów i tuneli jest ograniczony,
• zapobiega gromadzeniu się na torze śmieci, które mogą stanowić zagrożenie pożarowe,
• zwiększa słyszalność komunikatów na peronie, ponieważ hałas w tle pochodzący z tuneli i pociągów jest zredukowany.

Miejsca uprzywilejowane w wagonach metra są przeznaczone dla osób starszych i z niepełnosprawnościami. Podróżując metrem, odbierają oni komunikaty wizualne i dźwiękowe.

Inne wyjątkowe cechy metra w Dubaju stanowią klimatyzowane hale i perony stacji oraz dostępność umywalni i toalet w płatnych strefach stacji. Wszystkie przejścia dla pieszych również są klimatyzowane i wyposażone w nowoczesne ruchome chodniki. W zakresie bezpieczeństwa, szybkości i komfortu ten dubajski system transportu porównywany jest do podziemnych kolei w Hongkongu, Kopenhadze, Paryżu i Singapurze.

Dołożono wszelkich starań, aby optymalnie zaprojektować wentylację tunelu i stacji, w których jakość powietrza jest testowana przy użyciu najbardziej zaawansowanej technologii. Metro ma mieć powietrze wolne od kurzu i zanieczyszczeń. Dla stacji metra zaprojektowano systemy chłodzenia, a specjalny rodzaj klimatyzacji usuwa wilgoć i zapylenie oraz obniża temperaturę, zapewniając zgodność jakości powietrza z międzynarodowymi normami.

Po przeprowadzeniu dogłębnych badań opracowane zostały plany postępowania w sytuacjach awaryjnych i kryzysowych.

Ochrona przeciwpożarowa w metrze

Za ochronę przeciwpożarową w całym metrze, a nawet w systemie komunikacji tramwajowej w Dubaju, odpowiada firma NAFFCO, znana również z produkcji lotniskowych samochodów ratowniczo-gaśniczych. Jest to wszechstronna firma, która zapewnia projektowanie, dostawy, instalację, testowanie i uruchamianie różnych systemów przeciwpożarowych.

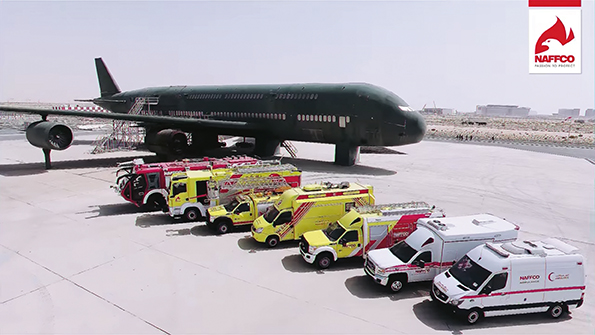

Fot. 2. Pojazdy gaśnicze i specjalne NAFFCO na lotnisku

Metro w Dubaju to w pełni zautomatyzowana sieć kolei podziemnej bez maszynistów, a jej ochronę stanowią certyfikowane produkty. Są one są na bieżąco testowane przez Underwriters Laboratories (UL), FM Approvals i mają wiele innych uznawanych na całym świecie certyfikatów.

Bezpieczeństwo pożarowe na stacji metra

Zarząd Dróg i Transportu Metra w Dubaju wydał instrukcję bezpieczeństwa pożarowego dla usługodawców mających swoje punkty na stacjach metra (linia czerwona i zielona). Poniżej zamieszczono ważniejsze zapisy z tej instrukcji dotyczące zachowania się w sytuacji powstania zagrożenia. Wszyscy najemcy mają regularnie uczestniczyć w ćwiczeniach przeciwpożarowych i ratowniczych. Należy spodziewać się, że test alarmu pożarowego będzie przeprowadzany o losowej godzinie raz w tygodniu.

Procedury awaryjne dotyczą powstania czterech rodzajów zdarzeń: ewakuacji w razie incydentu, wykrycia pożaru, ogłoszenia alarmu pożarowego i wycieku substancji chemicznej.

Działania, które należy podjąć w przypadku wykrycia pożaru:

• staraj się zachować jak największy spokój,
• szybko poinformuj klientów i wszystkie inne osoby w bezpośrednim sąsiedztwie, że powstał pożar,
• ewakuuj klientów z kiosku lub sklepu odpowiednią drogą ewakuacyjną,
• aktywuj najbliższy alarm przeciwpożarowy, zbijając szybkę przycisku pożarowego,
• możliwie najszybciej powiadom kierownika stacji, podając dokładne informacje o miejscu powstania pożaru,
• podejmij odpowiednie działania, aby zapewnić sobie bezpieczeństwo, użyj gaśnic tylko wtedy, gdy jest to bezpieczne.

Działania, które należy podjąć po usłyszeniu alarmu pożarowego:

• sprawdź najbliższe sąsiedztwo kiosku lub sklepu, aby określić, jak poważny jest ogień - jeśli personel wykryje pożar przed przybyciem obsługi stacji, należy przestrzegać procedur jak w przypadku wykrycia pożaru,
• jeśli okaże się, że pożar oddziałuje na kiosk lub sklep, przerwij pracę i jeśli to możliwe, zabezpiecz ważne dokumenty, gotówkę i cenne przedmioty,
• ewakuuj klientów i opuść kiosk lub sklep razem z pozostałym personelem w sposób spokojny i uporządkowany,
• zamknij główne wejście do kiosku lub sklepu i bądź gotowy do udzielenia pomocy w przypadku przybycia obsługi stacji i straży pożarnej,
• powstrzymaj się od korzystania z wind,
• unikaj noszenia dużych przedmiotów, ponieważ mogą one utrudniać ewakuację,
• jeśli znajdujesz się w strefie objętej pożarem, szybko udaj się do wyznaczonego miejsca zbiórki do ewakuacji,
• zwróć się o pomoc do obsługi stacji, jeśli brakuje kogoś z personelu kiosku lub sklepu.

Działania, które należy podjąć w razie wycieku chemikaliów:

• zastosuj wszelkie możliwe środki, aby opanować sytuację i zapobiec jej pogorszeniu się,
• jeśli sytuacja ulegnie pogorszeniu, personel powinien ewakuować klientów z miejsca zdarzenia i powiadomić obsługę stacji w celu wdrożenia wszelkich środków awaryjnych lub nawet ewakuacji stacji, jeśli zostanie to uznane za konieczne,
• po zakończeniu sytuacji awaryjnej personel powinien prawidłowo obchodzić się ze wszystkimi odpadami, aby zapobiec zanieczyszczeniu środowiska - i informować o sytuacji personel metra w Dubaju.

Burj Khalifa, targi i jetpacki

Z czego jeszcze znany jest Dubaj? Między innymi z najwyższego budynku na świecie Burj Khalifa, ale i największych branżowych targów Bliskiego Wschodu, Afryki i subkontynentu indyjskiego, a jednocześnie jednych z największych na świecie.

Ostatnie, XXI Międzynarodowe Targi Ochrony Przeciwpożarowej i Bezpieczeństwa INTERSEC odbyły się w Dubaju w dniach 20-22 stycznia 2019 r. (następna edycja została przesunięta na styczeń 2022 r.). Od lat wydarzenie to umożliwia zapoznanie się z najnowszymi rozwiązaniami w zakresie ochrony przeciwpożarowej i bezpieczeństwa. Daje również doskonałą możliwość wymiany doświadczeń pomiędzy przedstawicielami największych firm w branży.

O co chodzi z jetpackami? Bezpośrednie tłumaczenie „odrzutowy plecak” wskazuje na sprzęt o napędzie odrzutowym, służący do latania (a z odpowiednim zasilaniem wodnym nawet do gaszenia). Już w XX w. armia amerykańska pracowała nad prototypami plecaka odrzutowego do celów militarnych, lecz ze względu na trudności w stabilizowaniu lotu, duże zużycie paliwa oraz wysokie natężenie hałasu podczas pracy zrezygnowano z tego projektu.

A co na to Obrona Cywilna w Dubaju? Urządzenia, o których wspomniano już w „Przeglądzie Pożarniczym” nr 12/2020 (artykuł pt. „Dubai Torch Tower”), zostały dostrzeżone przez dyrekcję Obrony Cywilnej Dubaju. Planowała ona wyposażyć swoich strażaków w plecaki odrzutowe do gaszenia pożarów w największych wysokościowcach w mieście.

W 2015 r. na Dubajskim Air Show organizacja rządowa podpisała protokół ustaleń z Martin Aircraft Company i zamówiła aż 20 odrzutowych plecaków. Producent miał dostarczyć również dwa symulatory VR urządzeń i poprowadzić szkolenia dla strażaków w Dubaju. Martin Jetpacks mogły być zarówno pilotowane, jak i sterowane zdalnie, co miało czynić je wszechstronnym narzędziem do zwalczania pożarów nawet najwyższych, ponad 100-piętrowych drapaczy chmur. Latające plecaki miały być bardzo zwinne i mogły być używane w ciasnych przestrzeniach infrastruktury miasta. Strażacy nie mieli zabierać ze sobą nawodnionych węży, chyba że jetpack pobierałby wodę bezpośrednio ze zbiornika wodnego. Na jednej z demonstracji zasymulowano gaszenie samochodu, który znajdował się na moście.

Fot. 3. Jetpack w symulowanej akcji gaśniczej

Straż pożarna w Dubaju wymyśliła dla tego urządzenia również szereg innych zastosowań, takich jak przenoszenie sprzętu, obserwacja i rozpoznanie źródeł pożaru oraz ewakuacja ludzi odciętych przez ogień w budynkach. Czy kontrakt w ogóle doszedł do skutku i jakie są jego dalsze losy - nie wiadomo.

Autor artykułu nie zachęca żadnego strażaka do podejmowania ryzyka związanego z używaniem plecaków odrzutowych, tym bardziej że zdarzył się już pierwszy wypadek śmiertelny. W zeszłym roku francuski kaskader, znany ze swoich wyczynów w powietrzu, zginął w czasie lotu treningowego w Dubaju.

Zakończenie

Zgodnie z informacjami podawanymi przez portal Polonia.org według różnych szacunków w Zjednoczonych Emiratach Arabskich przebywa około 6 tys. Polaków. Są to osoby pracujące w międzynarodowych firmach, najczęściej na kilkuletnich kontraktach. Polacy mieszkają głównie w dwóch największych miastach: Dubaju i Abu Dhabi. Raczej niewiele osób decyduje się na pozostanie w ZEA na stałe, zwłaszcza że przepisy Emiratów nie zachęcają do podjęcia takiej próby. Emiratczycy wychodzą bowiem z założenia, że i owszem, potrzebują usług obcokrajowców, ale po zakończeniu kontraktu powinni oni wrócić do swoich krajów.

Dzięki sprawnemu i przemyślanemu zarządzaniu aktywami Emiratów (których wbrew pozorom na początku nie było zbyt wiele) wybudowano cudo techniki znacząco ograniczające zatłoczenie dubajskich ulic. Kto był, ten wie, że nawet na płatnych drogach w godzinach szczytu jest bardzo tłoczno, a system komunikacji publicznej stanowi nowinkę. Jeszcze kilka lat temu mało kto, poza najbiedniejszymi robotnikami z Dekanu, korzystał z innych środków transportu niż własne (lub firmowe) auto. A samochodami tymi nie poruszały się więcej niż dwie osoby z kierowcą włącznie. Żeby przekonać osoby „z pozycją i na stanowisku” do skorzystania z transportu publicznego, musiał być on „naj”. I to udało się władzom municypalnym w Dubaju w stu procentach.

mł. bryg. dr inż. Norbert Tuśnio jest adiunktem w Katedrze Działań Ratowniczych na Wydziale Inżynierii Bezpieczeństwa i Ochrony Ludności SGSP
fot. Wikipedia (CC BY-SA 3.0), youtube
